NeoDen FP2636

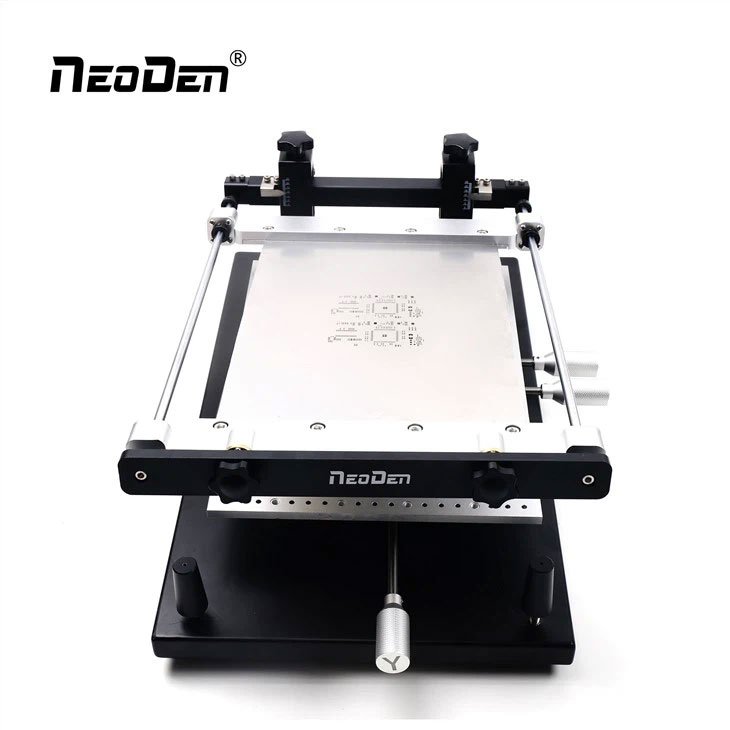

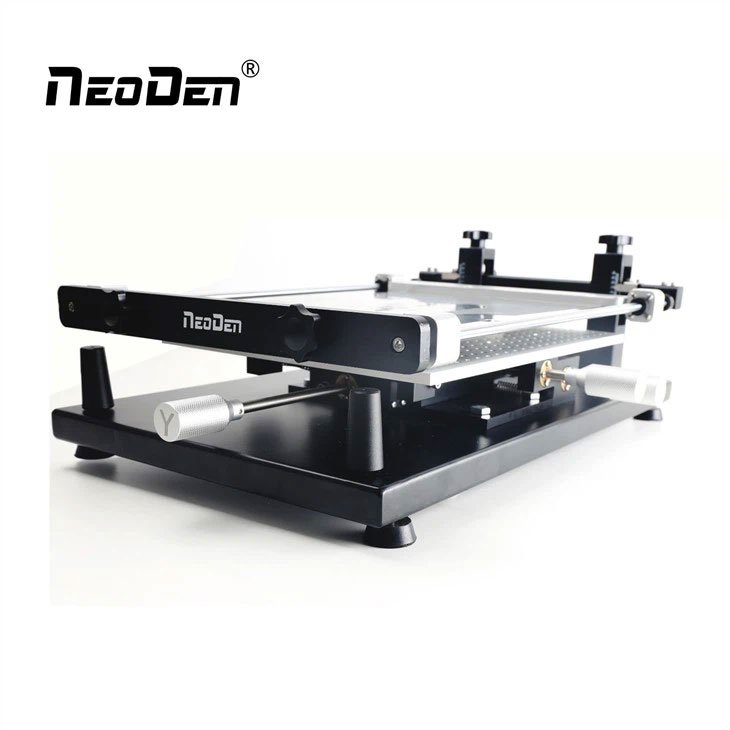

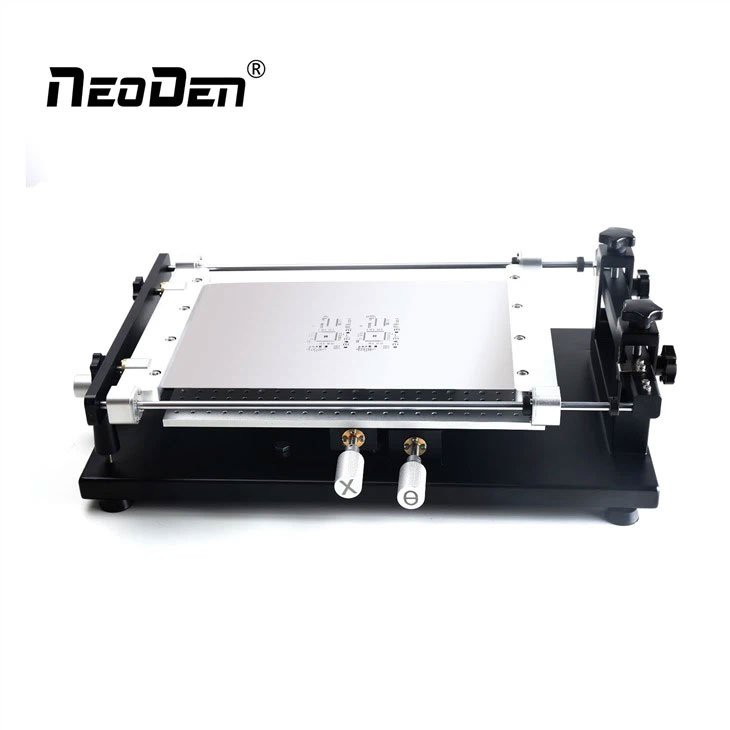

Impresora de Soldadura en Pasta para Esténciles sin marco NeoDen FP2636

Este equipo contiene un “Bastidor” el cual nos permite sujetar y tensar nuestra hoja de esténcil, para realizar la aplicación de soldadura en pasta de una manera cómoda.

Descripción

  1. Cuenta con diferentes mangos que permiten realizar ajustes finos para poder alinear de una manera precisa nuestro esténcil con el PCB.
  2. Cuenta con reglas que nos sirven de referencia y garantizan la nivelación entre el esténcil y el PCB.
  3. Cuenta con Soportes en L para fijar el PCB
  4. Admite PCB de una cara y de doble cara.

Especificaciones

Nombre del producto Impresora de Soldadura en Pasta para Esténciles sin marco Altura de la plataforma 190mm
Tamaño máximo de PCB 280 x 380 mm Repetibilidad ±0.01 mm
Tamaño mínimo de PCB 10 x 5 mm Ángulo de rotación máximo ±15 grados
Tamaño de la plantilla de pantalla 260 x 360 mm Modo de posicionamiento Agujero exterior/de referencia
Velocidad de impresión Control laboral Dimensiones 660*470*245 mm
Espesor de PCB 0-20 milímetros N.W./G.W. 12 kg/14 kg

Características

Neoden-FP2636

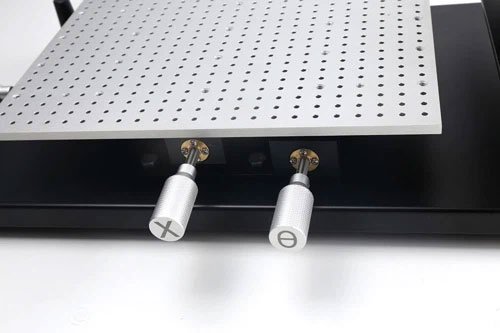

Mango de ajuste

  1. Mango regulador de varilla roscada en T.
  2. Paso de plomo mínimo alcanzado 1 mm.
  3. Marca de letras para cada manija reguladora
Neoden-FP2636

Conveniencia operativa

  1. Eje de amortiguación recto.
  2. Soportes en L y pines para fijar PCB.
Neoden-FP2636

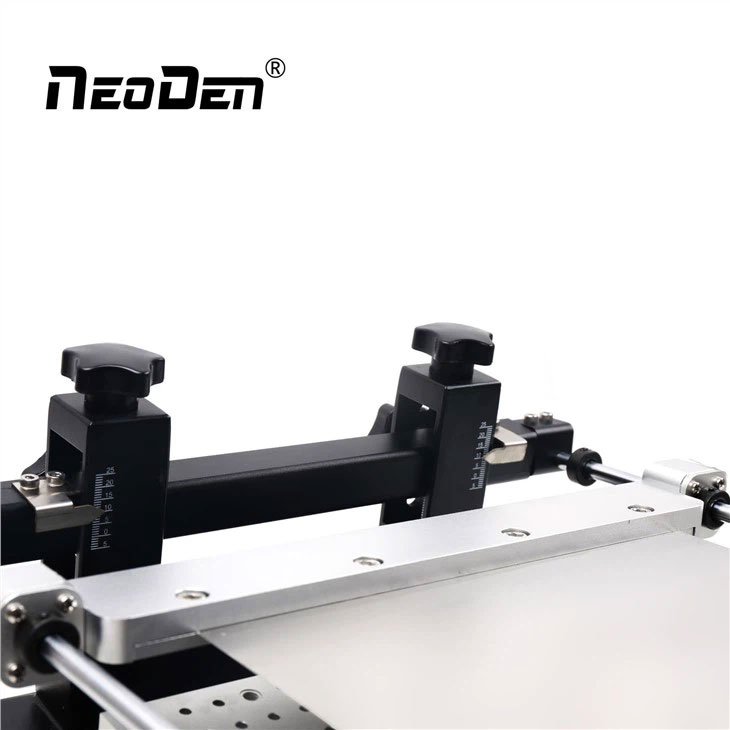

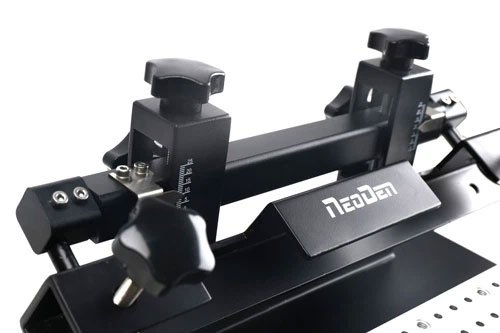

Reglas de plantilla de marco fijo

  1. Reglas de plantilla con marco fijo para líneas de referencia.
